Detektory v hmotové spektrometrii
V minulosti používaná možnost detekce s použitím fotografické desky, kdy stupeň zčernání desky slouží pro odhad intenzity signálu je ve hmotové spektrometrii nahrazena použitím detektorů pro přímá měření.
Detektory pro přímá měření detekující elektrický proud vznikající přímým dopadem stanovovaných iontů.
Faradayova klec
· ionty dopadají na sběrnou elektrodu, na které je rezistorem měřen úbytek napětí úměrný počtu dopadlých iontů, signál je dále zesílen
· všechny ionty se zachytí a vybijí, zaznamená a zesílí se úbytek proudu (velmi přesné, používá se na přesná izotopická měření)
Násobičové detektory
- jsou nejčastěji používaným typem detektorů v metodě MS, jsou schopny poskytnout měřitelný signál pro jednotlivé ionty,
- využívající efekt násobení elektronů uvolněných z první konverzní dynody po dopadu iontů.

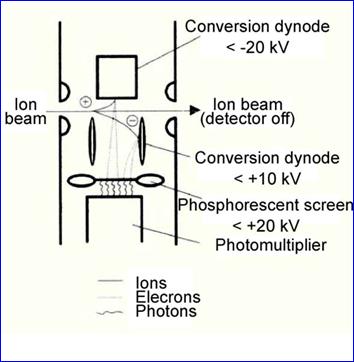

Fotonásobič
- ionty dopadají na fosforovou destičku, čímž uvolní energii ve formě fotonu, který je dále zesílen systémem konverzních dynod
často používané, delší životnost (zesílení 104 – 105)

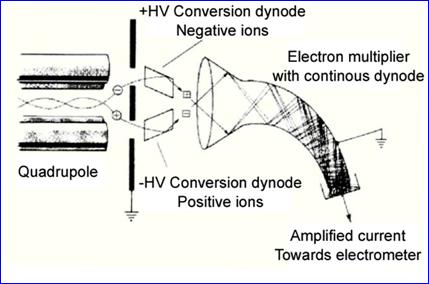

Elektronový násobič
- ionty dopadající na povrch elektrody z ní vyrazí elektrony, které jsou dále zesíleny systémem dynod
- elektronový násobič – nejběžnější detekční systém v MS, životnost 1 - 2 roky (zesílení až 107), v uspořádání s polem zesílení až 108
Zařízení má obvykle tvar rohu, aplikuje se vysoké napětí, opačně vůči iontům, které mají být detekovány (obvykle -V). Kolizemi s povrchem elektronového násobiče se tvoří sekundární elektrony, až 108 po zásahu jedním elektronem. Analogicky funguje fotonásobič, zde jde však o emisi sekundárních fotonů.

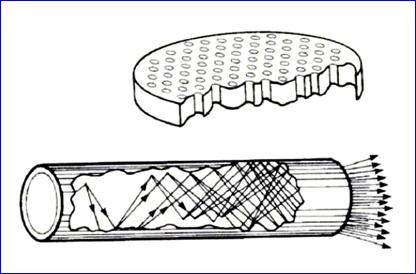

Elektronový násobič s polem („array“)
Další informace:
Jaroslava Vávrová
.
