Kvadrupólové analyzátory
Kvadrupólové hmotové spektrometry patří obvykle do výbavy méně nákladných přístrojů s nižšími nároky na citlivost, jejich výhodou naopak je flexibilita, jednoduchost, snadné propojení s plynovým i kapalinovým chromatografem, či snadné zpracování dat a hmotnostních kalibrací.
|
|
|

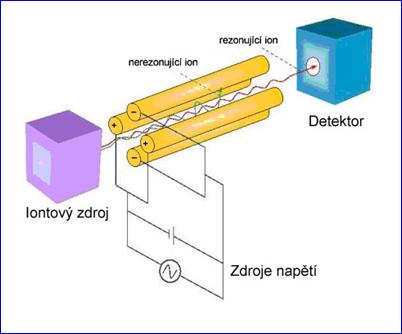

- Konstrukčně se jedná o 4 kovové tyče hyperbolického nebo kruhového průřezu délky 20 - 30 cm, které jsou připojeny ke zdrojům stejnosměrného a střídavého napětí
- Ionty, které vlétnou do prostoru mezi tyčemi, se dostanou do střídavého elektrického pole a začnou oscilovat, při vhodném poměru stejnosměrné a střídavé složky napětí a dané hodnotě těchto napětí projdou kvadrupolem pouze ionty o určitém poměru m/z, proto je zařízení označováno jako filtr nastavený na určitou hodnotu m/z
- Změnou vkládaných napětí je možné nechat projít filtrem postupně ionty v celém rozsahu hodnot m/z
- Skenování změnou poměru U/V (tj. záznam hmotnostního spektra) - vyšší citlivost je na úkor horšího rozlišení a naopak (viz obrázek) m1 < m2 < m3
