Okulár je zobrazovací soustava zobrazující vzdušný skutečný předmět umístěný v její přední ohniskové rovině do nekonečné vzdálenosti. Je součástí vizuálních optických přístrojů, protože umožňuje pozorovat okem obraz vytvořený předchozí soustavou. Je umístěn těsně před vstupem světla do oka. Klasické okuláry se skládají ze dvou oddělených čoček. Přední z nich se nazývá polní čočka a zadní oční čočka. U moderních přístrojů nelze tyto dvě části od sebe odlišit.

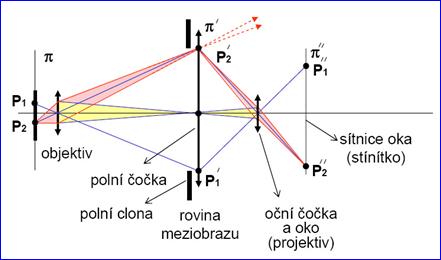

Mikroskop s polní čočkou
- Ohnisková vzdálenost polní čočky se volí tak, aby pupilu objektivu zobrazila do pupily oční čočky okuláru.
- Okulár mikroskopu tvoří polní čočka (někdy nazývaná kolektor) a oční čočka.
- Do hlavní roviny polní čočky se umísťuje též:
- polní clona (tvoří pupilu polní čočky) a tak omezuje velikost zorného pole
- nitkový kříž nebo okulárové měřítko
- Oční čočkou nejdříve zaostříme nitkový kříž a pak posuvem preparátu jeho mikroskopický obraz. Velikost pupily oční čočky bývá téměř stejná, jako pupila oka.
Huygensův okulár
- Předmětové ohnisko této soustavy Fs leží uvnitř okuláru v těsné blízkosti kolektoru. Tímto bodem prochází tedy rovina meziobrazu.
- Nitkový kříž je chráněn před poškozením, protože leží uvnitř okuláru. Tento okulár nelze použít jako lupu.
- Vzdálenost mezi kolektorem a oční čočkou je polovina součtu jejich ohniskových vzdáleností.
Ramsdenův okulár
- Poloha předmětového ohniska této soustavy Fs je před kolektorem. Tímto bodem prochází rovina meziobrazu (nevhodné pro nitkový kříž).
- Ohnisková vzdálenost kolektoru je rovna 3/4 ohniskové vzdálenosti oční čočky. Oční čočka leží přibližně v obrazovém ohnisku kolektoru.
- Tento okulár poznáme podle toho, že jej lze použít jako lupu.
- Velikost pupily oční čočky bývá přibližně stejná, jako má oko.
Další informace
Jaroslava Vávrová
.
