Zobrazení v temném poli

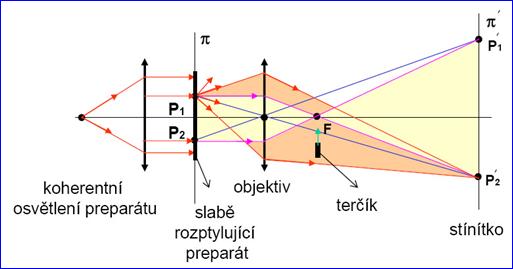

Princip metody temného pole na průchod
- Když vložíme terčík do ohniska bez preparátu, nebude stínítko osvětleno. Vznikne temné pole.
- Když vložíme do předmětové roviny preparát (terčík mimo ohnisko), vznikne jeho obraz ve světlem poli, ale s malým kontrastem. Kontrast teď pomáhají vytvářet jen rozptýlené paprsky, jdoucí objektivem.
- Vložením terčíku do ohniska vznikne kontrastní obraz preparátu v temném poli. Vytvářejí jej jen rozptýlené paprsky, které prošly čočkou.
- Když terčík neabsorbuje, ale jen posune fázi o 1/4 periody, pak na stínítku vznikne tzv. fázový kontrast (interferují rozptýlené paprsky s nerozptýlenými), viz též Mikroskopie - fázový kontrast
Modifikace metody temného pole

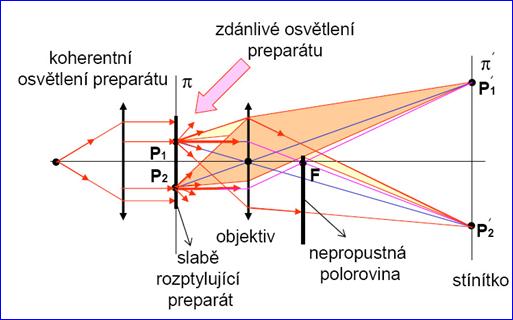

- Nepropustná polorovina vložená do ohniska pohltí mimo intenzivní paprsky i polovinu rozptýlených paprsků. Vznikne zvláštní kontrast podobný osvětlení reliéfu předmětu shora.
- Vložením nepropustného stínítka s otvorem do ohniskové roviny vyvoláme tzv. difrakční kontrast (užívá se i v transmisní elektronové mikroskopii).
- Na podobném principu je založen i tzv. kontaktní epitelový mikroskop při oftalmologickém vyšetření rohovky.
Další informace
Jaroslava Vávrová
