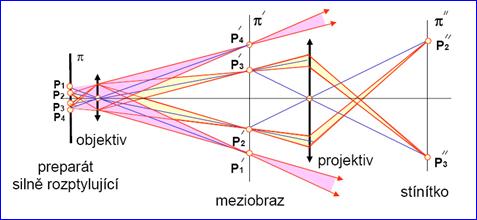

Objektiv vytvoří meziobraz preparátu. Na obrázku jsou vyznačeny svazky paprsků zobrazující jednotlivé body P₁, P₂, P₃ a P₄.
Projektiv zobrazí jen část meziobrazu na stínítko, protože některé paprsky projektivem vůbec neprojdou.
Do roviny meziobrazu se vkládá tzv. polní clona, (omezuje zorné pole obrazu), případně nitkový kříž nebo měřítko (projektiv je zobrazí na stínítko současně s meziobrazem)

Mikroskop se podobá tomuto dvoustupňovému projektoru

Mikroskop má okulár a při pozorování obrazu přikládáme oko těsně k okuláru. Okulár a oko pak představují projektiv, který promítá meziobraz na sítnici.
Při ostření mikroskopu měníme vzdálenost mezi preparátem a objektivem tak, abychom viděli ostrý obraz, bez ohledu na to, zda nosíme brýle nebo ne.
Při fotografování obrázků z mikroskopu se meziobraz zaostří přímo na film fotoaparátu (fotoaparát bez objektivu!). Podobně se umísťuje i televizní kamera.
Objektivy mikroskopů jsou tvořeny složitou soustavou čoček, aby bylo dosaženo perfektní korekce optických vad meziobrazu.
Mikroskopy mají složitější okuláry. Jednoduchou čočkou okuláru nemusí projít všechny paprsky, které projdou objektivem (viz schéma projektoru). Tento problém odstraní tzv. polní čočka (nebo též kolektor), která bývá součástí okulárů.
