Lasery: He - Ne a CO2

He – Ne a CO₂ laser



1.       Jsou-li výstupní okénka skloněna pod tzv. Brewsterovým úhlem, pak svazek laserových paprsků je lineárně polarizován

2.       Skleněná výbojová trubice s náplní He (tlak asi 100Pa) a Ne (tlak asi 10 Pa).

3.       U CO₂ laseru přebírá funkci He dusík a neonu molekula CO₂



Typické kontinuální lasery.

λ(He-Ne) = 632,8 nm

λ(CO₂) = 10,6 µm

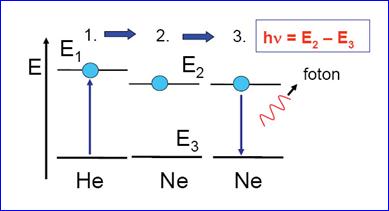

Schéma energie buzení (tzv. tříhladinový systém)





• Výbojem se excituje atom He na E₁
• Srážkou atomů He s Ne se excituje atom Ne do metastabilního (Laser - princip činnosti) stavu
• Za přítomnosti elektrického pole o frekvenci n_M vyzáří Ne foton stimulovaně, jinak spontánně (Laser - emise fotonu)
