Kvadrupólová iontová past (3D)

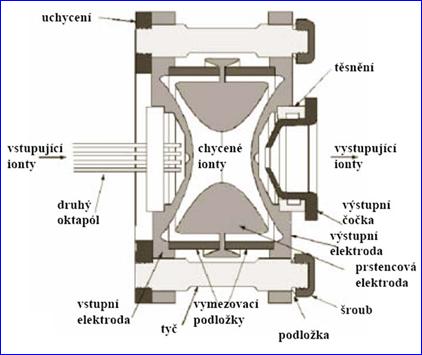

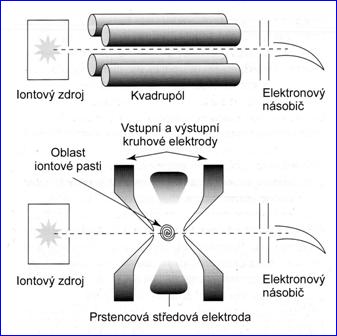

Kvadrupólová iontová past je pomocné zařízení umožňující účinkem elektrického pole uzavřít ionty v ohraničeném prostoru. Iontová past se skládá ze vstupní a výstupní elektrody kruhového průřezu a z prstencové středové elektrody. Krajní elektrody jsou uzemněny, na středovou elektrodu je vkládáno vysokofrekvenční napětí s proměnnou amplitudou. (viz obr.)
Trojrozměrné kvadrupólové pole „uvězní“ ionty nad minimální hodnotou m/z. Jeden po druhém jsou ionty vyšších hodnot destabilizovány a detekovány.
Ionty jsou nuceny pohybovat se uvnitř iontové pasti po uzavřených kruhových drahách
S rostoucí amplitudou napětí se ionty s rostoucím m/z dostávají do nestabilního prostoru a opouštějí iontovou past směrem do detektoru
Další informace:
Jaroslava Vávrová
.
