Odraz na nerovném povrchu

Optická struktura se v mikroskopech na odraz vytváří odrazem na nerovném povrchu preparátu (reliéfu). Týká se zejména metalografických preparátů.

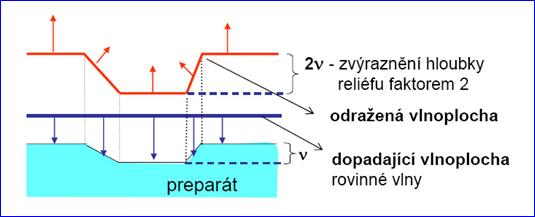

Jsou znázorněny vlnoplochy a jim odpovídající paprsky bezprostředně před dopadem a bezprostředně po odrazu. Pro zviditelnění reliéfu je nutné využít metody zobrazení v temném poli nebo interferenční kontrast.

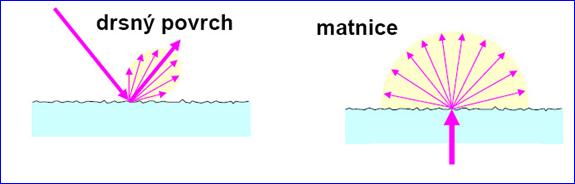

K odrazu na drsném rozhraní dochází, když charakteristická velikost nerovností je mnohem větší než vlnová délka λ. Taková rozhraní předmětů jsou důležitá pro jejich zobrazování.

Jaroslava Vávrová
